1 .系统构成及工作原理

    TDSBJ-1 铁路信号主灯丝断丝报警系统（LED报灯位型）由报警主机和若干台现场监测分机构成。主机 与分机之间采用两芯扭绞电缆连接，每一路最多可挂接 14个分机，传输距离不小于10Km，电源与通信采用共线分时传输方式。

    监测分机安装在信号变压器箱或电缆盒内，每架信号机一台，其工作电源由室内主机提供。分机设有地址设置插座，用于设置本机的地址编号。分机设有两路输入通道，一路通过电流互感器采集信号机每一灯位的副灯丝是否有电流流过，从而判断主灯丝是否断丝；另一路可直接采集灯丝转换继电器接点信号点灯电压，进而判断是否断丝，并把信息发送给报警主机。

    报警主机安装在信号机械室内，当系统内任一分机监测到断丝信息，立即将信息传送给主机，主机收到报警信息后，点亮相应的指示灯，发出报警信息。系统允许多台分机同时报警，并正确显示报警信号机信息。主机同时提供报警输出条件，供控制台报警显示和电铃使用。报警主机具有报警信息记录功能，可最多记录 255 条报警信息（系统断电后亦可保存），报警记录内容包括信号机编号、报警时间 ( 年、月、日、时、分、秒 ) 。主机还提供串行通信接口，一是用来通过外部计算机设置主机内的系统时间，读取存储的报警记录；二是与其它系统实现联网（如微机监测或远程诊断），为其他系统提供灯丝报警信息。

2 ．系统安装

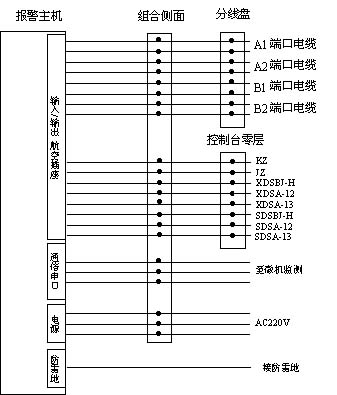

根据监测信号机的数量，每个车站信号继电器室设报警主机 1 ～ 2 台，室外每架信号机变压器箱或电缆盒内各设一台监测分机，分机与主机间采用两芯对绞电缆连接，其系统结构框图：

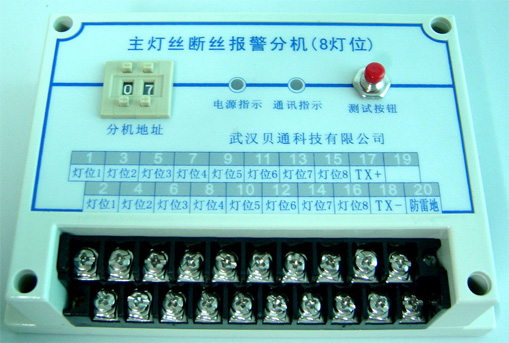

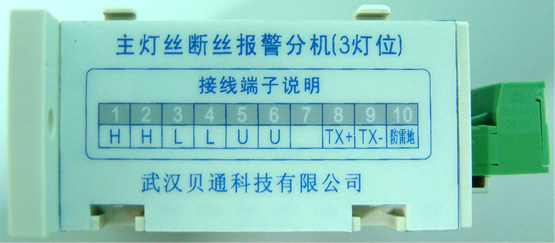

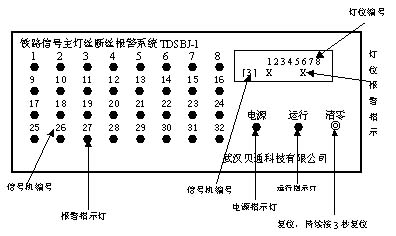

3 .主机、分机示意图



4 ．主要技术条件及指标
环境温度： -25 ° C ~ +65 ° C 相对湿度： 45% ~ 90%
主机工作电源： AC220V/150W 大气压力： 86 ~ 106KPa
传输速率： 110bps 报警信号有效识别时间： 1s ~ 28s
系统容量：总量 30 架信号机，各回路不超过 14 架信号机
