轨道电路微机测试盘
|
|
轨道电路测试盘是用于电气集中（继电联锁或微机联锁）车站集中测量轨道继电器线圈上交、直流电压的固定设备，通过测试判断轨道电路工作是否正常。根据电务技术装备政策要求，目前车站大都设有微机监测设备，可以实现部分监测功能，但不能进行直流电压测试，因此，运营现场一般仍需要设置轨道电路测试盘。
微电子轨道电路测试盘在传统轨测盘基础上增加了一些自动功能，其目的在于减少工作强度，提高劳动效率，增加测量的准确性 。
|
|
|
一、主要功能
|
|
1．测量轨道继电器交流和直流电压。
2．可全自动顺序测量各轨道区段，并以指针式电压表和LED数码管双重显示测量值。
3．可用步进按钮手动测量各区段。
4．测量结果可打印输出。输出记录包括站名、区段名称及对应的交、直流电压值、测量时间（年、月、日、时、分）和测量人员签名。
5．具有通信功能，可外接其它设备（计算机），输出测量结果。
6．在关闭自动测量电源后，可用传统的钮子开关选择区段进行测量。
|
|
|
|
二、技术性能
|
|
1．微电子轨道电路测试盘具有双套测量电路，保证在一种方式失效时由另一种方式继续工作，提高了设备可靠性。
2．测量时采用继电器隔离，保证同时只有一路接通测量电路，可完全避免由于测量导致的各区段串电故障。
3．本机工作或故障时，不影响轨道电路的正常工作。
4．主要技术指标
（1）适应环境
温度：-20℃~+60℃
湿度：不大于95%
（2）电源 AC 220V，50W
（3）平均无故障工作时间MTBF=2万小时
（4）测量精度0.1V
|
|
|
|
三、外型结构
|
|

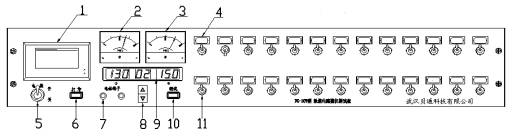

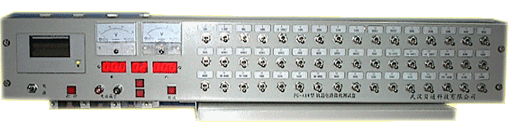

微电子轨道电路测试盘有两种型号：PG-26W和PG-48W，分别可测26个及48个轨道区段，其安装方式与普通轨测盘相同，外形结构如下图所示。工程设计时可根据轨道区段的数量选择合适的类型。 1．设备尺寸：长880㎜，宽138㎜，深140㎜。占用电器集中组合架一个组合位置，前面板突出部分与继电器罩顶平齐。 2．轨测盘固定在组合架两边框上，为方便施工与维护，轨测盘前后面板均可拆卸。
|
|
|
|
|
|
|
|
