您现在的位置：产品体系－>产品目录：移频综合测试台
移频综合测试台
|
|
移频设备是保障列车运行安全的主体设备，该设备的性能好坏直接影响到列车的安全正点运行，根据《维规》的要求，移频设备必须定期的进行严格的检测。移频设备的检测是一项非常复杂的工作，测试参数多测试精度要求高，需要大量的测试仪器仪表。移频综合测试台，可以测试各种移频设备。主要包括4信息、8信息、18信息和UM71等不同类型的移频设备的发送盒、接收盒、电源盒、隔离盒、衰耗盒、等设备。具有自动化程度高、测试精度高、被测设备数据库管理等特点。
|
|
一、技术要求
|
|
该设备是一种离线式检测设备，完全符合中华人民共和国铁道部“信号维护规则”技术标准的要求。
工作电压：AC220V ±10% 50Hz
环境温度：0℃~40℃
相对湿度：不大于90%（温度25℃时）
|
|
|
|
二、系统功能
|
|
1、自动测试： 对各种移频盒子用专用电缆连接好后，无须人工干预即可完成各种指标的全部测试。
2、单项测试：
连接好电缆后，选择相应的测试项，系统即可完成单项或几项的测试。
3、仪表功能：测试台提供一路移频输入、一路移频输出、一路绝缘电阻测试、三路电流表、四路电压表的功能。
4、测试台校准：测试台在出厂时已经严格检验和校准。当受环境因素影响出现误差时，可以根据系统提示进行自动校准。
5、测试台自诊断：可以对控制台本身的硬件设备、接线方式等进行诊断，当出现故障时给出报警提示。
6、测试设备管理：对被测设备的测试数据用数据库进行管理，可以实现数据的录入、查询、检索、生成各种报表等，实现无纸化管理。
7、打印功能：可以配置打印机来打印各种报表。
|
|
|
|
三、系统结构
|
|

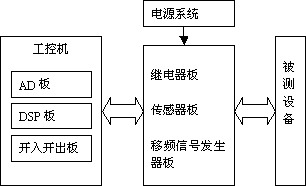

系统硬件结构如图所示：
|
|
五、系统特点
|
1、系统自动化程度高对于大多数设备一旦被测设备用专用电缆连接好后，不用人工干预即可对其进行全面的测试。免去了由人工一步步测试的复杂过程。
2、具有一定的智能，测试完一个设备后可以对其性能指标进行初步的评估。
3、测试精度高，完全符合中华人民共和国铁道部“信号维护规则”技术标准的要求。
4、提高设备管理的自动化水平，具有设备台帐管理功能，可以自动完成检测设备各种技术指标数据的管理。
|
|
|
|
|
