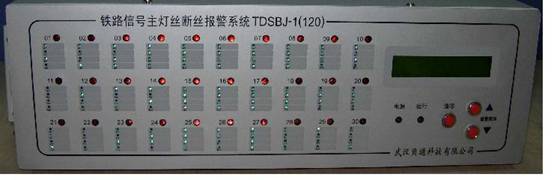

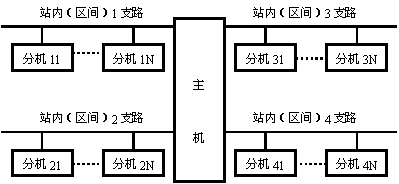

一、系统结构图

二、系统配置
1台主机，分机数30，可监督30架信号机。

三、产品特点

1．可同时多点报警，报警及时 ，报灯位，LED显示

2．抗干扰能力强，无漏、错报

3．具备二路继电报警输出方式

4．带串口输出，可与其它系统连接

5．具有断电保护和实时时钟记忆功能

四、技术规格

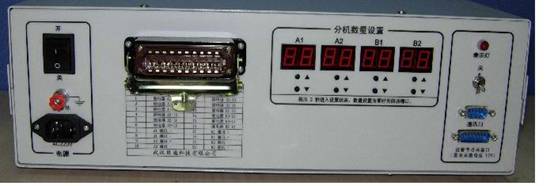

1．主机：400×170×250㎜，安装在组合托架上（半个组合位置）

2．分机：8灯位 145*90*38 ㎜, 3灯位 100*30*90 mm。安装在信号机XB内或短型信号机机箱内。

3．通道：一对双绞实回线；监控距离：不小于10km

4．温度：主机-5ºC~+40ºC，分机：-25ºC~+60ºC；湿度：不大于95%

5．电源：220V/50Hz，分机电源由主机提供

6．功率：主机25W，分机0.8W
