TDSBJ-1铁路信号主灯丝断丝报警系统

1、概述（Introduction)

TDSBJ-1铁路信号主灯丝断丝报警系统通过分机电流互感器监督信号灯是否启用了信号灯的副灯丝，从而间接判断其主灯丝的完好性。当主灯丝断丝转而启用副灯丝时，本系统可立即给出报警信号，并直观的显示出该信号灯所在的信号机编号。分机监督回路与灯丝供电回路采用互感器耦合，无直接连接。

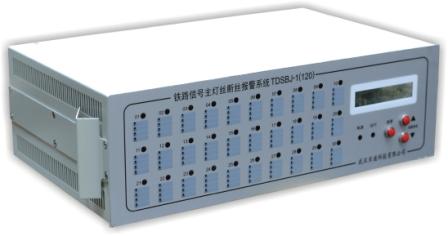

                                        铁路信号主灯丝断丝报警系统TDSBJ-1（120）

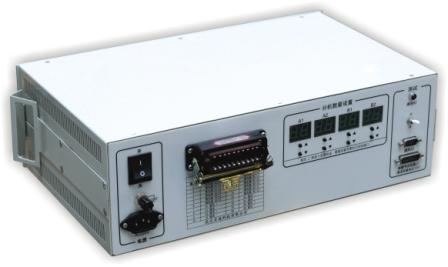

                                       铁路信号灯丝断丝报警系统TDSBJ-1(120）背面

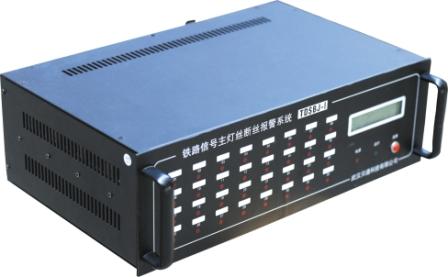

                                         铁路信号主灯丝断丝报警系统TDSBJ-1

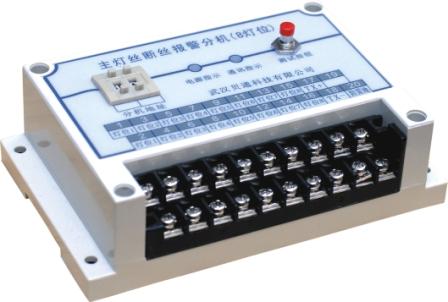

                                     铁路信号灯丝断丝报警系统TDSBJ-1八灯位分机

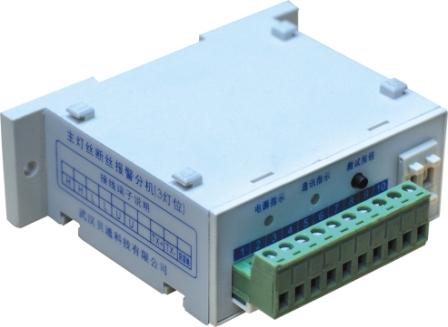

                                     铁路信号主灯丝断丝报警系统TDSBJ-1三灯位

2、产品特点（Product Features)

⑴可同时多点报警，报警及时

⑵抗干扰能力强，无误、无漏报

⑶具备二路继电报警输出方式

⑷带串口输出，可与其它系统联接

⑸具有断电保护和实时时钟记忆功能

3、技术规格（Technical  Specifications)

主机：400×170×250mm,安装在组合架上（半个组合位置）

分机：78×66×24mm,安装在信号XB箱内或矮型信号机机箱内，占半个灯丝转换器的位置

通道：一对绞实回线；监控距离：不小于10KM

温度：总机-5℃～＋40℃ ,分机-25℃～＋60℃；湿度：不大于95%

电源：220V/50Hz,分机电源由主机提供

功率：主机25W，分机0.8W
